เสาเข็มไมโครไพล์ (ไมโครไพล์, micropile) คืออะไร
เสาเข็มไมโครไพล์ คือ เสาเข็มขนาดเล็กมีความยาวไม่มากนัก ส่วนมากจะยาวประมาณ 1.5 เมตร ถูกออกแบบมาเพื่อให้ทำงานในพื้นที่จำกัด เสาเข็มไมโครไพล์และเครื่องตอกเสาเข็มไมโครไพล์จึงถูกออกแบบมาให้มีขนาดเล็ก กระทัดรัด สามารถถอดออกเป็นชิ้นๆ เพื่อสะดวกต่อการขนส่งเข้าไปประกอบที่หน้างาน ซึ่งทางเข้าคับแคบได้ ทำให้เสาเข็มชนิดนี้เหมาะแก่การทำงานต่อเติมเป็นอย่างมาก ข้อดีของเสาเข็มไมโครไพล์ก็คือ ตัวเครื่องตอกเสาเข็มไมโครไพล์มีขนาดเล็กความสูงไม่เกิน 3 เมตร ลูกตุ้มที่ใช้ตอกส่วนมากจะหนักประมาณ 1.2 – 1.5 ตัน ทำให้เกิดแรงสั่นสะเทือนในเวลาตอกน้อยมาก และเสียงรบกวนน้อยมาก หน้างานไม่สกปรกเลอะเทอะไม่มีดินโคลน สามารถตอกได้ลึกตามจริง สามารถรับน้ำหนักตามที่วิศวกรคำนวณไว้ได้ ฯลฯ เสาเข็มไมโครไพล์ มีข้อเสียอยู่ 2 อย่างคือ 1.มีรอยต่อเยอะ ถ้าเสาเข็มประกบกันไม่ดีมีช่องว่างหรือทำการเชื่อมไม่ดีเชื่อมไม่เต็มรอบวงอาจทำให้เสาเข็มหลุดออกจากกันทำให้เสาเข็มต้นนั้นไม่สามารถรับน้ำหนักได้ ข้อ 2.คือราคาสูง และในประเทศไทยเสาเข็มไมโครไพล์จะมีด้วยกัน 3 แบบหลัก คือ
1. เสาเข็มคอนกรีตเสริมเหล็กแบบแรงเหวี่ยง หรือเสาเข็มสปันไมโครไพล์ (spun micropile) มีลักษณะเป็นรูปทรงกระบอกตรงกลางกลวง ยาวท่อนละ 1.5 เมตร ทำการผลิตโดยใช้วิธีเทคอนกรีตลงในแบบแล้วนำแบบเข้าเครื่องปั่นแรงเหวี่ยง เพื่อให้คอนกรีตหุ้มโครงเหล็กเสริมทำให้เนื้อคอนกรีตมีความหนาแน่นสูงกว่าเสาเข็มชนิดอื่นๆ
2. เสาเข็มไมโครไพล์รูปตัวไอ (i micropile) มีรูปหน้าตัดเป็นรูปตัวไอ (I) ยาวท่อนละ 1.5 เมตร ผลิตโดยการเทคอนกรีตลงในแบบแล้วใช้เครื่องจี้คอนกรีต (วายจี้คอนกรีต) เพื่อเสริมความหนาแน่นของเนื้อคอนกรีต
3. เสาเข็มไมโครไพล์ทรงสี่เหลี่ยม (square micropile) มีรูปหน้าตัดเป็นรูปสี่เหลี่ยมตัน ยาวท่อนละ 1.5 เมตร ผลิตโดยการเทคอนกรีตลงในแบบแล้วใช้เครื่องจี้คอนกรีต (วายจี้คอนกรีต) เพื่อเสริมความหนาแน่นของเนื้อคอนกรีต
เสาเข็มไมโครไพล์ (micropile) นี้จะใช้วิธีการตอกแบบพิเศษ โดยใช้ปั้นจั่นขนาดเล็กตอกลงไปและใช้วิธีการต่อเสาเข็มโดยการเชื่อมไฟฟ้าเชื่อมต่อกันไปเรื่อยๆ จนตอกไม่ลง แล้วใช้การคำนวณการรับน้ำหนักของเสาเข็ม จากขนาดหน้าตัดของเสาเข็ม ระยะยกลูกตุ้ม น้ำหนักของลูกตุ้ม ความลึกของเสาเข็มและ Blowcount มาคำนวณโดยส่วนใหญ่แล้ววิศวกรจะใช้สูตรการคำนวณแบบ Danish’s Formular ขนาดของลูกตุ้ม (Hammer) ที่ใช้ตอกเสาเข็มไมโครไพล์มีน้ำหนักไม่มาก ประมาณ 1.2 ตัน ขึ้นไป ทำให้เกิดแรงสั่นสะเทือนน้อยกว่าเข็มตอกประเภทอื่น สามารถเข้าไปตอกได้ทุกสภาพพื้นที่ เหมาะกับพื้นที่คับแคบหรือมีความสูงไม่มาก เริ่มต้นที่ 2.5 เมตรขึ้นไป ตอกชิดกระจก ผนัง ไม่ทำให้โครงสร้างเดิมเสียหาย สะอาดไม่ต้องขนดินทิ้ง
บริษัท ณรงค์ ไมโครสปัน จำกัด
Micro Spun Pile Specification Comparison
ตารางเปรียบเทียบการรับน้ำหนักของเสาเข็มสปันไมโครไพล์

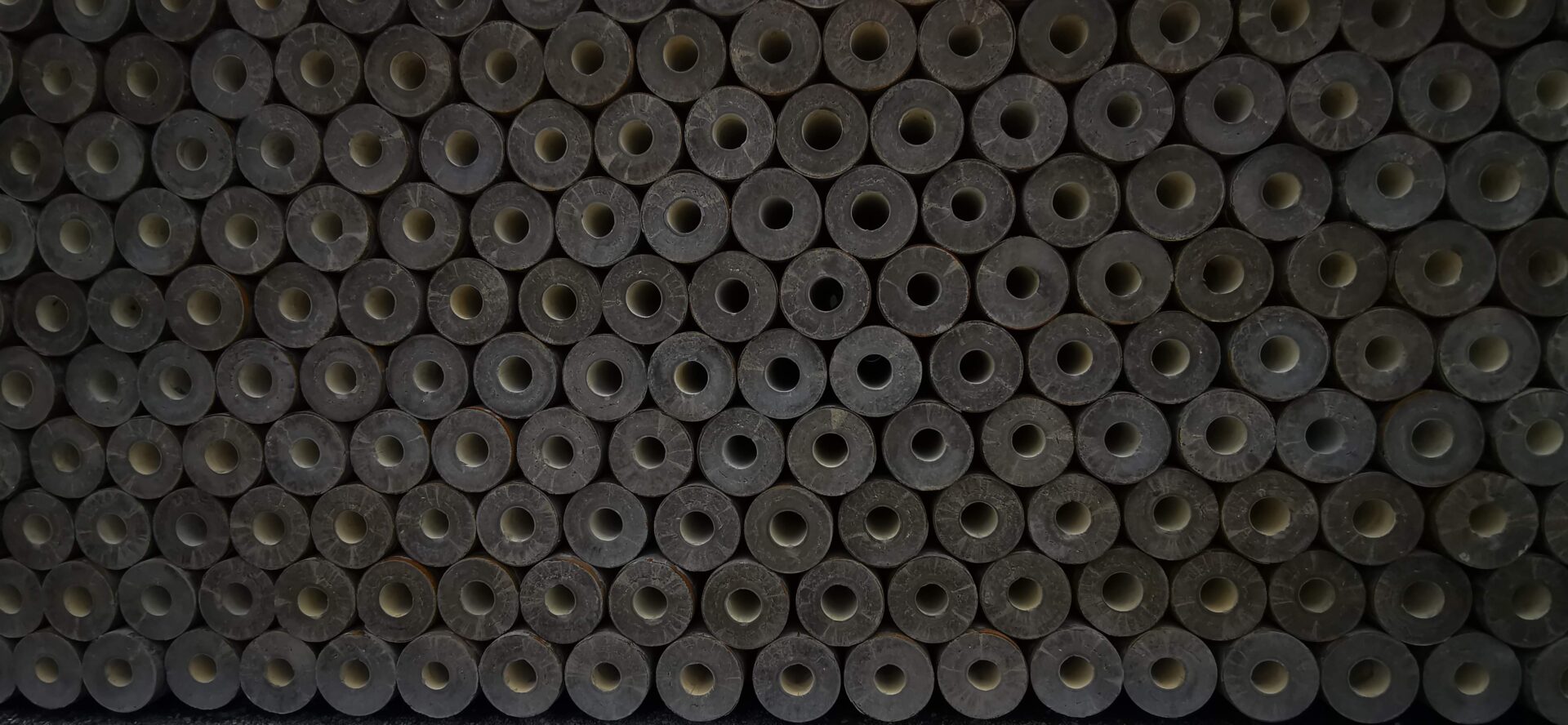

เสาเข็มสปันไมโครไพล์ (Spun micropile) หรือ “เสาเข็มคอนกรีตเสริมเหล็กหล่อสำเร็จแบบแรงเหวี่ยง” มีลักษณะเป็นเสาเข็มกลม ตรงกลางกลวง มีโครงลวดเหล็กฝังอยู่ในเนื้อคอนกรีตโดยรอบ ผลิตโดยใช้กรรมวิธีการปั่นคอนกรีตในแบบหล่อซึ่งหมุนด้วยความเร็วสูงทำให้เนื้อคอนกรีตมีความหนาแน่นสูงกว่าคอนกรีตที่หล่อโดยวิธีธรรมดา จึงมีความแข็งแกร่งสูงกว่าเสาเข็มประเภทอื่นๆ และสามารถรับน้ำหนักได้มากกว่าเมื่อเทียบกับขนาดหน้าตัดที่เท่ากัน
ได้รับมาตรฐานผลิตภัณฑ์อุตสาหกรรม เลขที่ 397-2562 กดดูข้อมูล
การตอกเสาชนิดนี้สามารถทำได้หลายแบบ ทั้งวิธีการตอกด้วยปั้นจั่นแบบธรรมดา และวิธีการตอกด้วยระบบเจาะกด เสาเข็มสปันไมโครไพล์มีให้เลือกใช้หลายขนาด เสาเข็มสปันไมโครไพล์ที่บริษัท ณรงค์ ไมโครสปัน จำกัด ผลิตนั้นมีตั้งแต่ขนาดเส้นผ่านศูนย์กลาง 20 – 30 เซนติเมตร มีความหนาของเนื้อคอนกรีตอยู่ในช่วง 6 – 10 เซนติเมตร โดยมีความยาวอยู่ในช่วง 1.5 เมตรต่อท่อน ซึ่งความยาวนี้สามารถเพิ่มได้โดยการนำเสามาเชื่อมต่อกัน เนื่องจากเสาเข็มสปันมีลักษณะกลวงจึงช่วยลดการสั่นสะเทือนเวลาตอก และถ้าเสาเข็มที่ใช้ความยาวมากก็สามารถลดแรงดันของดินในขณะตอกได้โดยการเจาะนำและลำเลียงดินขึ้นทางรูกลวงของเสา ซึ่งจะช่วยลดความกระทบกระเทือนที่มีต่ออาคารข้างเคียงได้มาก เสาชนิดนี้เหมาะสำหรับงานต่อเติมบ้าน โรงงาน,งานพื้นที่จำกัด, งานเสริมฐานรากตัวอาคาร, งานโรงงานที่ต้องการความเร็วในการตอกและความสะอาดของหน้างาน, งานตอกรับแท่นเครื่องจักร, งานเสริมการรับน้ำหนักของพื้นต่อตารางเมตร.
ขนาดเส้นผ่านศูนย์กลาง 200 มิลลิเมตร
| เส้นผ่านศูนย์กลาง | 20 cm. |
| น้ำหนักปลอดภัย | 30 –40Ton |
| Factor Of Safety | 2.5 |
| ระยะทรุดตัวของเสาเข็ม 10 ครั้งสุดท้าย(ที่สามารถทำได้) | 1-3 มิลลิเมตร |
| ความยาวต่อท่อน | 1.5 เมตร |
| ความหนาของเนื้อคอนกรีต | > 5.5 cm. |
ขนาดเส้นผ่านศูนย์กลาง 250 มิลลิเมตร
| เส้นผ่านศูนย์กลาง | 25 cm. |
| น้ำหนักปลอดภัย | 30 –40Ton |
| Factor Of Safety | 2.5 |
| ระยะทรุดตัวของเสาเข็ม 10 ครั้งสุดท้าย(ที่สามารถทำได้) | 1-3 มิลลิเมตร |
| ความยาวต่อท่อน | 1.5 เมตร |
| ความหนาของเนื้อคอนกรีต | > 5.5 cm. |
ขนาดเส้นผ่านศูนย์กลาง 300 มิลลิเมตร
| เส้นผ่านศูนย์กลาง | 30 cm. |
| น้ำหนักปลอดภัย | 30 –40Ton |
| Factor Of Safety | 2.5 |
| ระยะทรุดตัวของเสาเข็ม 10 ครั้งสุดท้าย(ที่สามารถทำได้) | 1-3 มิลลิเมตร |
| ความยาวต่อท่อน | 1.5 เมตร |
| ความหนาของเนื้อคอนกรีต | > 5.5 cm. |
SPUN MICROPILE DIAMETER 350 mm.
| เส้นผ่านศูนย์กลาง | 35 cm. |
| น้ำหนักปลอดภัย | 55 – 60 ตัน |
| Factor Of Safety | 2.5 |
| ระยะทรุดตัวของเสาเข็ม 10 ครั้งสุดท้าย | 1-3 mm. |
| ขนาดเหล็ก Dowel Bar | 9 mm. |
| จำนวนเหล็ก Dowel Bar | 10 เส้น |
| ขนาดเหล็ก Spiral | 6 mm. |
| ความหนาของเนื้อคอนกรีต | > 6.5 cm. |
| ความยาวต่อท่อน | 1.5 m. |
SPUN MICROPILE DIAMETER 400 mm.
| เส้นผ่านศูนย์กลาง | 40 cm. |
| น้ำหนักปลอดภัย | 65 – 70 ตัน |
| Factor Of Safety | 2.5 |
| ระยะทรุดตัวของเสาเข็ม 10 ครั้งสุดท้าย | 1-3 mm. |
| ขนาดเหล็ก Dowel Bar | 9 mm. |
| จำนวนเหล็ก Dowel Bar | 10 เส้น |
| ขนาดเหล็ก Spiral | 6 mm. |
| ความหนาของเนื้อคอนกรีต | > 7 cm. |
| ความยาวต่อท่อน | 1.5 m. |
I Micro Pile Specification Comparison
ตารางเปรียบเทียบการรับน้ำหนักของเสาเข็มไอไมโครไพล์
เสาเข็มไอไมโครไพล์ (i micropile)
เสาเข็มหน้าตัดรูปตัวไอ เป็นผลิตภัณฑ์คอนกรีตสำเร็จรูป ประเภทเสาเข็มตัวไอ ผลิตจากคอนกรีตอัดแรงเสริมด้วยโครงลวดเหล็ก Db9 mm. ข้อดีของเสาเข็มหน้าตัดตัวไออยู่ที่เส้นรอบรูปที่มากกว่าเสาเข็มเหลี่ยม ส่งผลให้เกิดแรงเสียดทานระหว่างผิวเสาเข็ม (Skin Friction) และดินได้มากกว่า จึงทำให้มีความสามารถในการรับน้ำหนักที่มากขึ้น หากติดตั้งในบริเวณที่เป็นชั้นดินตะกอน หรือดินเหนียว จึงนิยมใช้ในพื้นที่กรุงเทพฯและปริมณฑล รวมถึงราคาที่ถูกกว่าและน้ำหนักที่น้อยกว่าเสาเข็มหน้าตัดสี่เหลี่ยม

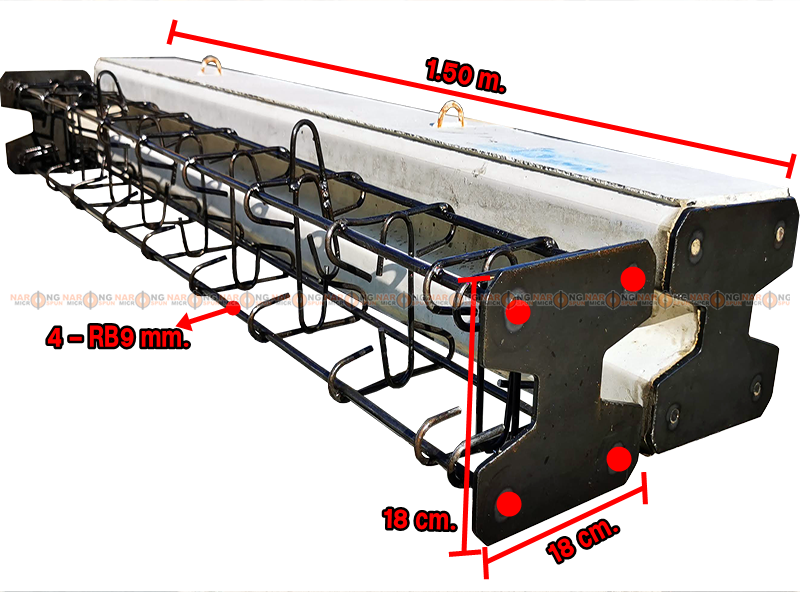

ไมโครไพล์ i18x18 cm.
| พื้นที่หน้าตัด Cross Section | 274.5 cm2 |
| เส้นรอบรูป Perimeter | 89 cm. |
| Dowel Bar | 4 – RB 9mm. |
| เหล็กปลอก (Stirrup) | 10 – RB 6mm. |
| Safe Load | 18 – 25 ton |
| Factor Of Safety | 2.5 |
| ความยาว/ท่อน | 1.5 m. |
| น้ำหนัก Weight/ท่อน | 115 Kg. |
ไมโครไพล์ i22x22 cm.
| พื้นที่หน้าตัด Cross Section | 386 cm2 |
| เส้นรอบรูป Perimeter | 109 cm. |
| Dowel Bar | 6 – RB 9mm. |
| เหล็กปลอก (Stirrup) | 10 – RB 6mm. |
| Safe Load | 25 – 30 ton |
| Factor Of Safety | 2.5 |
| ความยาว/ท่อน | 1.5 m. |
| น้ำหนัก Weight/ท่อน | – Kg. |
ไมโครไพล์ i26x26 cm.
| พื้นที่หน้าตัด Cross Section | 489cm2 |
| เส้นรอบรูป Perimeter | 131 cm. |
| Dowel Bar | 6 – RB 9mm. |
| เหล็กปลอก (Stirrup) | 10 – RB 6mm. |
| Safe Load | 30 – 35 ton |
| Factor Of Safety | 2.5 |
| ความยาว/ท่อน | 1.5 m. |
| น้ำหนัก Weight/ท่อน | – Kg. |

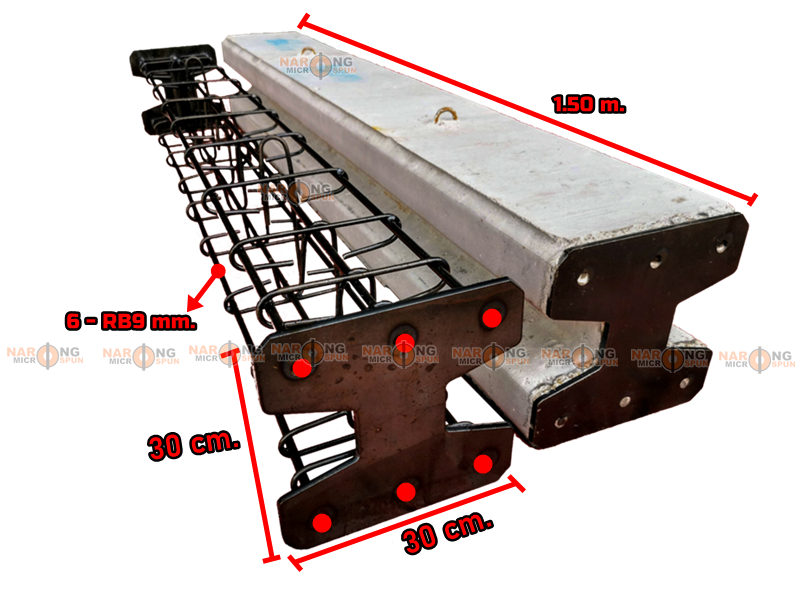

ไมโครไพล์ i30x30 cm.
| พื้นที่หน้าตัด Cross Section | 660 cm2 |
| เส้นรอบรูป Perimeter | 150 cm. |
| Dowel Bar | 6 – RB 9mm. |
| เหล็กปลอก (Stirrup) | 10 – RB 6mm. |
| Safe Load | 35 – 40 ton |
| Factor Of Safety | 2.5 |
| ความยาว/ท่อน | 1.5 m. |
| น้ำหนัก Weight/ท่อน | – Kg. |
เสาเข็มสแควร์ไมโครไพล์ (Square micropile)
หรือเสาเข็มหน้าตัดสี่เหลี่ยมตัน (หรือเสาเข็มเหลี่ยม)ผลิตจากคอนกรีต อัดแรงเสริมด้วยโครงลวดเหล็ก DB9 mm. มีความแข็งแรงทนทานเป็นพิเศษ เนื่องจากสามารถรับน้ำหนักปลอดภัยได้มาก มีขนาดหน้าตัด และความยาวให้เลือกตามความต้องการ ส่วนความแข็งแรงมีความทนทานกว่า หากต้องติดตั้งในพื้นที่ที่มีการตอกจำนวนครั้งมากก่อนถึงระดับที่ต้องการ ซึ่งช่วยลดโอกาสเกิดความเสียหายลงได้ เสาเข็มเหลี่ยมจึงถูกนำไปใช้ในโครงการขนาดกลางถึงใหญ่
ขนาดหน้าตัดกว้างxยาว 22×22 cm. ความยาว/ท่อน 1.5 เมตร มีความสามารถรับน้ำหนักปลอดภัย 20-25 Ton/Pile โดยมีเหล็กปลอกรัดหัวท้าย เสาเข็มสปันไมโครไพล์สามารถเพิ่มต่อความยาว (ความลึก) ของเสาเข็ม square micro pile ได้ โดยการเชื่อมต่อเสาเข็ม square micro pile โดยวิธีการเชื่อมรอบเสาเข็มไมโครไพล์ เพื่อเพิ่มความลึกได้ตามต้องการ จนกระทั่งถึงชั้นดินดาน สามารถตรวจสอบกำลังการรับน้ำหนักปลอดภัย ด้วยวิธีการ Last 10 Blow Count หรือ ทดสอบด้วยวิธี Dynamic Load Test
รายละเอียดของเสาเข็มสแควร์ไมโครไพล์
- ค่ากำลังอัดคอนกรีต 350 Cylinder (ทรงกระบอก) 400 Cube ทรงลูกบาศก์ ตามข้อกำหนด มอก. 397-2524
- Spiral มาตรฐานเหล็ก มอก. ขนาด 6 mm. ยาว 10 เมตร จำนวน 1 เส้น
- Dowel มาตรฐานเหล็ก มอก. ขนาด 9 mm. จำนวน 8 เส้น
สามารถสั่งผลิต Dowel ตามขนาดเหล็กที่ลูกค้าต้องการได้
เครื่องตอกเสาเข็ม (Piling Machine) ชนิด : ไมโครไพล์และเข็มไมโครสปันไพล์
- หน้ากว้าง 1.2 เมตร
- ยาว 4.5 เมตร
- สูง 3 เมตร
- ตุ้มหนัก 1.2 -1.5 ตัน
- ระบบขับเคลื่อน วินซ์และรอก
- เครื่องยนต์ yanmar diesel 15 hp
- หน้ากว้าง 1.8 เมตร
- ยาว 4.5 เมตร
- สูง 3.5 เมตร
- ตุ้มหนัก 1.4 -1.5 ตัน
- ระบบขับเคลื่อน ไฮดรอลิคล้อยาง
- เครื่องยนต์ yanmar diesel 15 hp
